DESCRIZIONE

– Interfaccia tra Radio e PC che integra una scheda audio ed una porta seriale per la gestione della comunicazione CAT, la manipolazione CW ed il segnale del PTT. L’HUB USB è integrato.



CARATTERISTICHE

– Scheda audio integrata 16bit low noise 98db SNR, 92db Dynamic Range.

– Regolazione dei livelli dell’audio IN/OUT tramite trimmer interni.

– Segnali gestiti: CAT, CW, PTT, COS

– Ingresso COS o COS negato (Carrier sense) necessario con protocolli Echolink o similari

– Segnali CAT lato radio con possibilità di scelta se a livello TTL o RS232

– Interfaccia alimentata tramite il cavo USB di collegamento al PC

– I segnali per la radio sono presenti sul connettore DB9 (RTX) sul pannello posteriore.

– Indicazione visiva tramite LED sul pannello frontale di Power-ON, CW, PTT, CAT-TX, CAT-RX

– Collegamento tra PC ed interfaccia tramite un solo cavo USB

– HUB USB interno all’interfaccia che gestisce la porta seriale e la scheda audio.

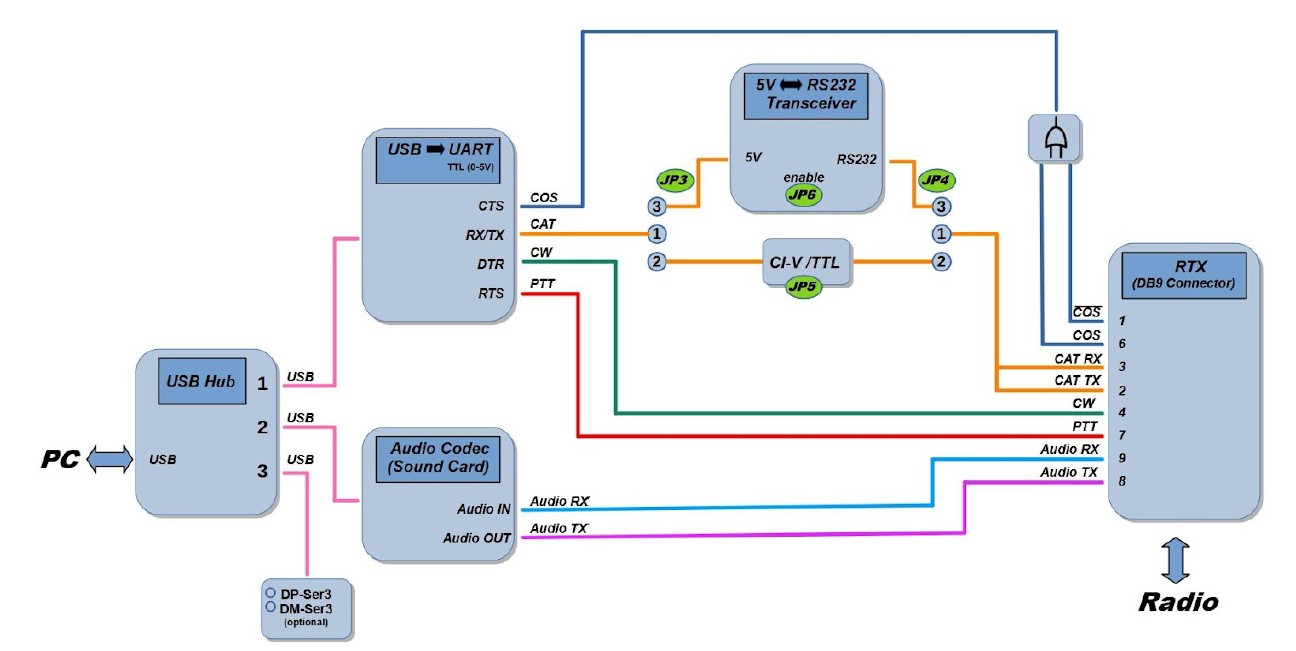

SCHEMA A BLOCCHI



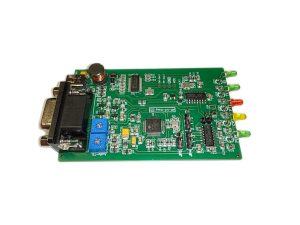

DESCRIZIONE DELL’HARDWARE

L’interfaccia possiede al suo interno una porta seriale reale che è vista dal sistema operativo come una COM port. Per l’individuazione del numero della porta da parte del PC  vedere il capitolo relativo alla “Identificazione delle Periferiche”.
La porta seriale (COM) è dedicata alla comunicazione con la Radio (CAT),  segnali del PTT (commutazione in trasmissione della radio) ed il segnale della manipolazione del CW utilizzano rispettivamente l’RTS per il PTT ed il DTR per il CW.

Tramite i ponticelli JP3 e JP4 è invece possibile scegliere il livello di tensione dei segnali della comunicazione seriale (CAT) con la radio tra TTL (0 / 5Volt) o RS232 (-12/+12Volt) a seconda del modello di radio utilizzato.

Tramite il ponticello JP5 è possibile settare la comunicazione seriale (CAT) con protocollo CI-V relativo alle radio Icom che utilizza un solo conduttore per i segnali Rx e Tx della seriale.

Il segnale CTS è dedicato al rilevamento della portante (COS) quando si utilizza l’interfaccia per Echolink o applicazioni simili; sono disponibili “COS” e “COS negato” in due pin del connettore RTX. Scegliere quale utilizzare in base alla connessione COS dalla radio.



Jumper	Ponticello tra pin n°	Descrizione
JP3-JP4	1 – 2	Segnali CAT a livello TTL (0-5v)
JP3-JP4	1 – 3	Segnali CAT a livello RS232 (-12 +12v)
JP5	open	Segnali CAT a livello TTL (0-5v) con Rx e Tx separati
JP5	1 – 2	Segnali CAT a livello TTL (0-5v) con Rx e Tx uniti (CI-V di ICOM)
JP6	open	Segnali CAT a livello TTL (0-5v)
JP6	1 – 2	Segnali CAT a livello RS232 (-12 +12v)
Tabella1
